    Пресс листогибочный гидравлический c ЧПУ SMD PBA

    ОПИСАНИЕ
     Преимущества 4

    •Листогибочный пресс с ЧПУ по лучшей цене

    •ЧПУ ESA S630 (2D графика, библиотека инструмента)

    •Программа симуляции гибов в комплекте

    •Система компенсации прогиба

    Цена: Узнать цену

    Гарантия

    Доставка

    Лизинг

    Кредит и лизинг

    Сервис и гарантия

    Доставка продукции

    Технические характеристики:

    Серия PBA

    Усилие

    Рабочая длина

    Расстояние между стойкамиХод траверсыРаскрытиеЗевХод заднего упораГабаритыВес

    кН

    мммммммммммммм

    кг

    50-1300

    500130011201504602505502000х1500

    х2350

    4500

    70-2100

    700210016501504603005502700х1600

    х2500

    5200

    70-2500

    700250020501504603005503100х1600

    Х2600

    5800

    70-3200

    700320027001504603005503800х1600

    Х2600

    6300

    80-2500

    800250020501504603005503100х1600

    Х2600

    6800

    80-3200

    800320027001504603005503800х1700

    Х2600

    7600

    110-2500

    1100250020502655305305503100х1800

    Х2600

    8000

    110-3200

    1100320027002655305305503800х1800

    Х2600

    8500

    110-4000

    1100400031002655305305504600х1800

    Х2600

    8100

    135-2500

    1350250020502655305305503100х1800

    Х2600

    9000

    135-3200

    1350320027002655305305503800х1800

    Х2600

    10500

    170-3200

    1700320027002655305305503800х2000

    Х2850

    11800

    170-4000

    1700400031002655305305504600х2000

    Х2850

    13200

    ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

    • Быстрые и точные перемещения
    • Высокое качество исполнения
    • Высокое качество комплектующих.




    НАЗНАЧЕНИЕ:

    Прессы серии PBA – листогибочные прессы с увеличенным ходом верхней траверсы и горловиной в боковых стойках. Отличаются высокой скоростью работы и улучшенными характеристиками. Оснащены электронно-гидравлической синхронизацией рабочих цилиндров, контролем параллельности и хода подвижной балки через ЧПУ пропорциональными клапанами c использованием оптических линеек.

    Автоматическая регулировка усилия осуществляется с учетом обрабатываемого материала и используемого инструмента, а автоматическая регулировка хода, программируемая рабочая скорость и автоматический расчет развертки изделия по длине в совокупности с автоматически программируемым порядком гибов позволяют быстро получать качественное изделие.

    Гидравлический блок с гидроаппаратурой от ведущих производителей Германии, гидравлические цилиндры, изготовленные из цельной заготовки с хонингованием рабочей поверхности и кованые поршни цилиндров с высокоточной обработкой и полированием, гарантируют длительный срок эксплуатации данного оборудования.



    ОБЛАСТЬ ПРИМЕНЕНИЯ:

    Гидравлические листогибочные прессы применяются для изготовления различных деталей  практически во всех отраслях машиностроения.

    В автомобильной промышленности с помощью листогиба изготавливают различные детали кузова любых форм и размеров. Та же ситуация и в авиационной отрасли промышленности.

    Листогиб применяется для производства различных корпусов и кожухов для многих видов оборудования. Даже корпус привычного нам системного блока компьютера – это результат работы гибочного пресса, не говоря уже о множестве незаметных на первый взгляд вещей, таких как стальные ванны (чугунные изготовляются в процессе литья), различная металлическая кухонная (и не только) посуда, корпуса многих видов светильников и многое многое другое. На каждом шагу нам встречается вещь, в производстве которой принимал участие гидравлический листогибочный пресс.



    ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

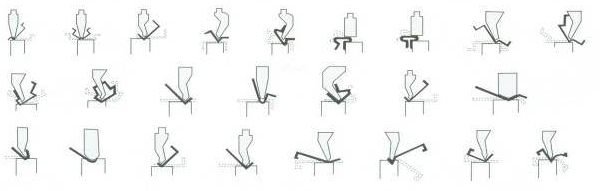

    СХЕМА ОБРАБОТКИ:

    КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

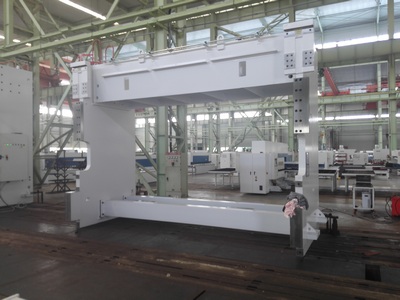

    СТАНИНА

    Изготовлена из высококачественной стали, снятие напряжений происходит в электропечи, что обеспечивает высокую жесткость и долговечность.

    ПРЕССЫ

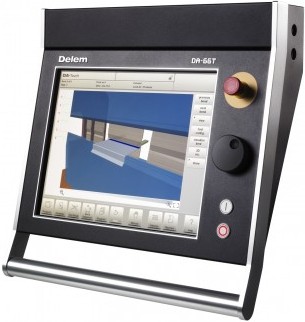

    Оснащаются современными системами ЧПУ от всемирно известных компаний Delem (Нидерланды), Cybelec (Швейцария), ESA (Италия).

    СИСТЕМА КОМПЕНСАЦИИ ПРОГИБА

    Моторизированная система компенсации прогиба верхней траверсы стола (бомбирование) фирмы WILA (Нидерланды).



    СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

    СИСТЕМЫ ЧПУ ESA S630 (ИТАЛИЯ)

    2D-графика, 10” сенсорный дисплей, поддержка 4-х осей, программное обеспечение симуляции процесса гибки на удаленном ПК.

    ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ СИМУЛЯЦИИ ПРОЦЕССА ГИБКИ



    ЭЛЕКТРОГИДРАВЛИЧЕСКАЯ СИНХРОНИЗАЦИЯ ОСЕЙ Y1 И Y2

    С системой компенсации деформации силовой конструкции (корпуса пресса) за счет крепления на С-образную скобу, которая фиксируется на нижней части станины, линейных датчиков, считывающих перемещение верхней балки с точностью ±0,005 мм.

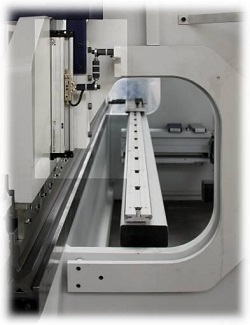

    ЭЛЕКТРОМЕХАНИЧЕСКИЙ ЗАДНИЙ УПОР

    С автоматическим перемещением по оси X имеет ход 750 мм. Перемещение заднего упора осуществляется по линейным направляющим посредством высокоточной шарико-винтовой пары и сервомотора. Три откидывающихся упорных блока в ручную перемещаются по двум линейным направляющим вдоль балки заднего упора (оси Z), оснащены тремя упорными поверхностями и ручной регулировку по высоте (ось R). Каждый упорный блок оснащен лимбом для точной подстройки по оси X.

    ДВА ПОДВИЖНЫХ ПЕРЕДНИХ СУППОРТА, РЕГУЛИРУЕМЫХ ПО ШИРИНЕ И ВЫСОТЕ
    КОМПЛЕКТ СЕКЦИОННЫХ ДЕРЖАТЕЛЕЙ ДЛЯ ПУАНСОНОВ С УСТРОЙСТВОМ БЫСТРОГО КРЕПЛЕНИЯ

    Тип Amada/Promecam.

    СТОЛ СКОНСТРУИРОВАН ПОД КРЕПЛЕНИЕ МАТРИЦ ЕВРОПЕЙСКОГО ТИПА, ШИРИНОЙ 60 ММ

    ПУАНСОН И МАТРИЦА ИМЕЮТ ИНДУКЦИОННО ЗАКАЛЕННЫЕ ПОВЕРХНОСТИ (HRC 52-58)


    МОТОРИЗИРОВАННАЯ СИСТЕМА КОМПЕНСАЦИИ ПРОГИБА ВЕРХНЕЙ ТРАВЕРСЫ СТОЛА (БОМБИРОВАНИЕ) ФИРМЫ WILA (НИДЕРЛАНДЫ)
    CИСТЕМА КОМПЕНСАЦИИ ПРОГИБА

    Необходима при гибке изделий длиной более 2 м для исключения разницы углов по всей длине заготовки. Моторизованная система работает в автоматическом режиме. Параметры работы просчитываются системой ЧПУ в зависимости от введенных параметров заготовки и используемого инструмента.

    ПОДВЕСНОЙ ПУЛЬТ УПРАВЛЕНИЯ И ФУНКЦИОНАЛЬНАЯ НОЖНАЯ ПЕДАЛЬ

    Подвижные боковые ограждения безопасности, снабженные концевыми выключателями.

    ГЛАВНЫЙ ДВИГАТЕЛЬ SIEMENS (ГЕРМАНИЯ)

    ГИДРАВЛИЧЕСКИЙ НАСОС SUNNY (США)

    ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ И ПРОПОРЦИОНАЛЬНАЯ ГИДРАВЛИКА

    От ведущего европейского производителя BOSCH-REXROTH (Германия)

    ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ И СИСТЕМА БЕЗОПАСНОСТИ МАРОК SCHNIEDER (ФРАНЦИЯ)

    ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

    Различные конфигурации задних упоров:

    – 2 ОСИ УПРАВЛЯЮТСЯ ЧПУ (Х, R)
    – 4 ОСИ УПРАВЛЯЮТСЯ ЧПУ (Х, R, Z1, Z2)
    – 5 ОСЕЙ УПРАВЛЯЮТСЯ ЧПУ (Х, X1, R, Z1, Z2)
    – 6 ОСЕЙ УПРАВЛЯЮТСЯ ЧПУ (Х1, X2, R1, R2, Z1, Z2)
    ДОПОЛНИТЕЛЬНЫЕ ПАЛЬЦЫ ЗАДНЕГО УПОРА
    ШИРОКИЙ СТОЛ ДЛЯ УСТАНОВКИ МНОГОРУЧЬЕВЫХ МАТРИЦ
    ЧПУ: DELEM (НИДЕРЛАНДЫ) / CYBELEC (ШВЕЙЦАРИЯ) / ESA (ИТАЛИЯ)



    ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

    – ПО «Delem Profile-on-windows» 2D

    – ПО «Delem Profile-on-windows» 3D

    – ПО «V – Bend Offline Sofware» 3D

    СВЕТОВАЯ СИСТЕМА ЗАЩИТЫ ФРОНТАЛЬНОЙ ЗОНЫ ПРЕССА

    ЛАЗЕРНАЯ СИСТЕМА ЗАЩИТЫ РУК ОПЕРАТОРА

    УВЕЛИЧЕНИЕ ХОДА ЗАДНЕГО УПОРА
