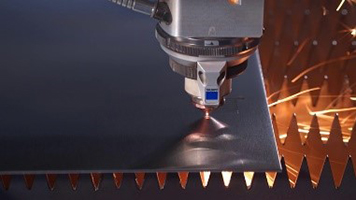

    Оптоволоконный лазерный станок для резки металла IRONMAC 1530B

    ОПИСАНИЕ
    Перемещение по осям X / Y / Z:
    3025 / 1525 / 100 мм
    Скорость перемещений портальной системы: 100 м/мин
    Ускорение: 1,2 G
    Мощность резонатора: 1000 – 2000 Вт
    Вес: 3500 кг
    Цена от 3 398 000₽

    Гарантия

    Доставка

    Лизинг

    Кредит и лизинг

    Сервис и гарантия

    Доставка продукции

    Технические характеристики:

    МодельIRONMAC B
    Рабочая зона (Р x П), мм3000 x 1500
    Длина перемещения оси X, мм3025
    Длина перемещения оси Y, мм1525
    Длина перемещения оси Z, мм100
    Мощность излучения резонатора, Вт1000 – 2000
    Точность геометрического размещения осей X / Y, мм≤ 0,02 (от всего расстояния)
    Точность повторного размещения осей X / Y, мм≤ 0,03
    Максимальная установочная скорость, м/мин100
    Точность позиционирования, мм/м± 0,02
    Точность репозиционирования, мм/м0,03
    Максимальное увеличение скорости осей X / Y, G1,2
    Ширина надреза, мм0,1 – 0,5
    Шероховатость поверхности в зоне реза, мкмRa 3,2 – 25,4
    Режущая способность, мм

    Минимальное задаваемое перемещение, мм

    0,1 – 25
    Сечение направляющих, мм30 (Hiwin: Германия / Тайвань)
    Передача по осям X / YШестерня-рейка Apex (Тайвань)
    Поддерживаемое программное обеспечениеCAD, CorelDRAW plt., AI., dxf. и т. д.
    Система ЧПУ типа CNCCypcut
    Экран17″ ЖК
    СмазкаЦентрализованная система смазки
    Режим передачиЧервячный и реечный, двухприводный
    Предельная нагрузка макс. веса рабочего стола, кг1000
    Вес каркасной системы, тдо 4
    Потребление станка (без чиллера, и компрессора), кВт< 18
    Потребление чиллера (система охлаждения), кВт 7
    Общая мощность, кВтдо 25
    Фаза3
    Номинальное напряжение, В Частота, Гц380
    Защитный уровень полной мощности380
    Вид охлажденияВодяной чиллер
    Передача по оси ZШарико-винтовая пара
    Длина волны лазерного излучения, нм1070
    Габаритные размеры:
    Длина, мм3400
    Ширина, мм2200
    Высота, мм1860
    Вес, кг3500

    НАЗНАЧЕНИЕ:



    Модель B – модель линейки IRONMAC c рабочей зоной от 3000 х 1500 мм, весом до 3500 кг, скоростью перемещений портальной системы 100 м/мин. На основе этой модели базируется также модель LNR с трубным модулем.

    Модель предназначена для работы в 1-2 смены и позиционируется как станок со стандартными унифицированными компонентами (резонатор, режущая лазерная голова, стойка ЧПУ и т. д.), которые легкозаменяемы.



    ОБЛАСТЬ ПРИМЕНЕНИЯ:

    МеталлообработкаПищевая промышленностьНефтегазовая

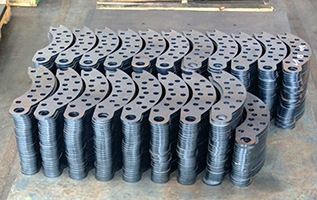

    ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





    ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

    Волоконный лазер имеет ряд преимуществ перед другими видами лазеров:

    Оптические:

    Длина излучения волны у волоконного лазера l = 1,09 мкм. Такая длина волны дает волоконному лазеру ряд преимуществ:

    1) Излучение с такой длиной волны будет прекрасно фокусироваться через стеклянные линзы, что позволяет сэкономить денежные средства при установке фокусирующей системы.
    2) Излучение с такой длиной волны может передаваться по волокну на большие расстояния. Поэтому сама лазерная установка может находиться в удобном для работы месте, а волокно от лазерной установки уже непосредственно протягивается на место сварки.
    3) Такое коротковолновое излучение очень интенсивно поглощается металлом:

    • малый размер выходной апертуры луча (300 мкм) позволяет сфокусировать конечный лазерный луч в очень маленькую точку;
    • у волоконного лазера малая расходимость луча, следовательно, увеличивается фокусное расстояние.



    Энергетические:

    • высокий, по сравнению с другими источниками, КПД – h = 35%. Например, эффективность газовых лазеров составляет всего h = 5%;
    • создание излучателей высокой мощности (до 100 кВт) – излучение нескольких волоконных лазеров можно объединить в одно;
    • низкая теплоотдача – лазеру не нужна система интенсивного охлаждения, поэтому его конструкция компактная, простая в обслуживании и ремонте.



    Технологические:

    • волоконные лазеры не требуют сложной настройки, юстировки и чистки;
    • для установки оборудования не нужны специальные условия;
    • компактность – лазер занимает от 20 м2 производственного помещения;
    • передача излучения по оптоволоконному кабелю;
    • время работы до 100 000 часов благодаря низкой нагрузке на диоды и волокно;
    • полная готовность к эксплуатации – лазер не требует долговременной наладки;
    • использование фокусирующих линз позволяет обойтись без сторонней дорогостоящей фокусирующей системы;
    • высокая эффективность резки.



    КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

    ОТДЕЛЬНО СТОЯЩИЙ ШКАФ УПРАВЛЕНИЯ С КОНДИЦИОНИРОВАНИЕМ И ВЕНТИЛЯЦИЕЙ

    Все электрические компоненты и лазерный источник встроены в независимый шкаф управления с пылезащитной конструкцией, увеличивающей их срок жизни.

    Шкаф управления оборудован воздушным кондиционером для автоматического поддержания постоянной температуры.

    PAD-ДИЗАЙН ДИСПЛЕЯ + ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

    Вертикально-ориентированный экран, отличающийся от обычных горизонтальных экранов, с хорошей скоростью обработки информации, высоким контрастом, яркостью, высоким разрешением и низким потреблением мощности. Низкая отражательная способность – удобство работы в любых условиях.

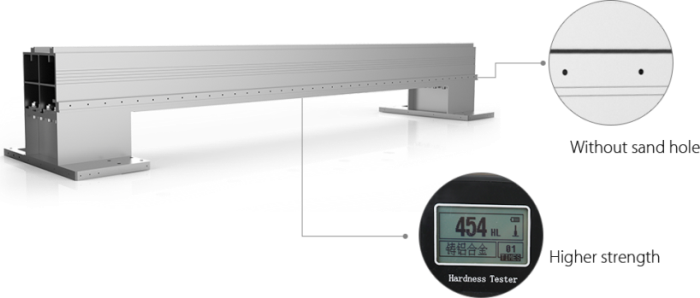

    ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ

    Портал из авиационного алюминия характеризуется высокой прочностью и легкостью конструкции. Высокая скорость резки и долговечность станка без деформации.



    СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

    РЕЗОНАТОР (ЛАЗЕРНЫЙ ИСТОЧНИК)

    Raycus (Китай) от 750 Вт до 2000 Вт.
    IPG (Германия) от 750 Вт до 2000 Вт.

    СЕРВОДВИГАТЕЛЬ

    • Ось X 2 х 850 Вт YASKAWA (Япония).
    • Ось Y 1 х 850 Вт YASKAWA (Япония).
    • Ось Z 1 х 400 Вт YASKAWA (Япония).
    СИСТЕМА ЧПУ (CAD-CAM ПО)

    Cypcut – это качественная система управления лазерной резки, чтения любых форматов файлов, проектирование и контроль обработки в целом, один набор программного обеспечения может завершить весь процесс.

    ПРИВОД X,Y – РЕЙКА-ШЕСТЕРНЯ YYC/APEX (ТАЙВАНЬ)

    Основной элемент механической системы станка: по нему происходит перемещение портальной системы. Высокая точность, долговечность, закаленная и шлифованная ст

    ПРИВОД Z – ПРЕЦИЗИОННАЯ ШВП TBI (ТАЙВАНЬ)

    Элемент для стабилизации движения головы в вертикальной плоскости по оси Z.

    РЕДУКТОР MOTOVARIO (ФРАНЦИЯ)

    Предназначен для преобразования крутящего момента с сервопривода на поступательное движение портальной системы.

    ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)

    HIWIN признается как одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN – это одна из ведущих компаний, производящих линейные направляющие для европейских и азиатских рынков.

    ЭЛЕКТРИЧЕСКИЕ ЭЛЕМЕНТЫ SHNEIDER (ФРАНЦИЯ)

    Электроника станка: реле, автоматические выключатели, контроллеры осей.

    ПНЕВМАТИЧЕСКИЕ ЭЛЕМЕНТЫ SMC (ЯПОНИЯ)

    Пневмоаппаратура, связанная с газоподачей (кислород, азот, воздух): газовая консоль, пневмопроводы, пропорциональные клапаны.

    ЧИЛЛЕР ОХЛАЖДЕНИЯ TONGFEI (КИТАЙ)

    Предназначен для охлаждения лазерной головы. Основан на принципе работы: циркуляция хладагента в замкнутом контуре между головой и чиллером.

    ИНТЕГРИРОВАННАЯ СИСТЕМА ВЕНТИЛЯЦИИ

    Предназначена для удаления газов и паров металлов, пыли, возникающих при резке изделий.

    ЕМКОСТНОЙ ДАТЧИК ВЫСОТЫ И НЕРОВНОСТИ ЛИСТА

    Отслеживает неровности листа по ходу резки изделий – голова повторяет контур неровности, тем самым сохраняя постоянный зазор между головой и поверхностью листа металла

    БЕСПРОВОДНОЕ ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ

    Управление движением портальной системы, лазерной головы. Функция старт/стоп программы обработки. Запуск программы с дальних точек рабочего стола.

    СТАНИНА

    Мощная цельно-сварная станина толщиной стенок 10 мм с усиленными ребрами жесткости, гарантия на прочность и деформации – 20 лет.
